保留原電除塵器殼體
除塵器是在保持原殼體不變的情況下進行改造，包括保留_電場和進出氣喇叭口、氣體分布板、下灰斗、排灰拉鏈機等。
電改袋除塵器氣路設計
氣路設計的正確與否關系到除塵器的阻力大小，決定除塵器的能耗。煙氣從除塵器進氣喇叭口引入，經兩層氣流勻風板，使氣流沿電場斷面分布均勻進入電場，煙氣中的粉塵約有80?90%被電場收集下來，煙氣由水平流動折向電場下部，然后從下而上運動，通入除塵室。含塵煙氣通過濾袋外表面，粉塵被阻留在濾袋外部，純凈氣體從濾袋的內腔流出，進入上部凈化室，并分別進入上部的氣閥，然后匯入排風管，流經出品喇叭、管道、風機、從煙囪排出。
電改袋除塵器濾袋布置
根據過濾速度計算需要多少濾料，過濾速度取得大，濾料用得少，可以節省投資，維修費用也會減少。但是過濾速度的大小對除塵效果和濾袋阻力都有影響。
要根據粉塵性質、粉塵濃度、和經驗數據選擇濾料種類，各理布置濾袋。
電改袋除塵器清灰設計

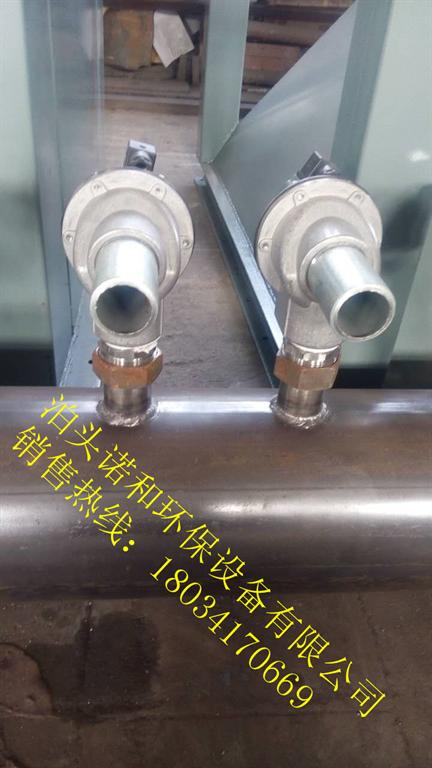

設備可以采用在線清灰，也可以采用離線清灰。當采用離線清灰時，先關閉清灰室的主氣閥，然后plc電控裝置有順序的啟動清灰室上每個脈沖閥的電磁閥，使壓縮空氣沿噴吹管噴吹入濾袋，進行清灰。在每個除塵室的花板上，下側都安裝了壓力計，可以隨時了解該室濾袋的積灰情況以及每個室的氣流均布情況。除塵器的進出口處均設置壓力計和溫度計，可以了解設備工作時的壓力降變化。
