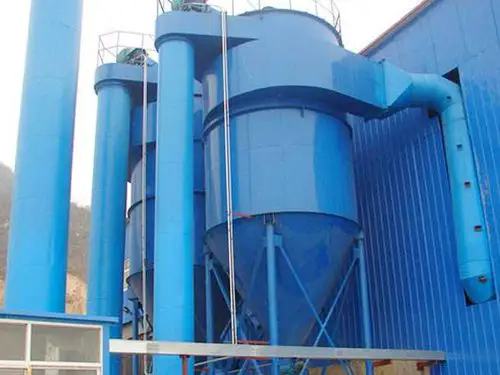

ZC-ll機械回轉反吹扁袋除塵器，具有快捷、低阻、維護簡單、運行可靠等優點，適用于細微粉塵的工藝回收和除塵凈化，排放濃度可遠低于國家規定。它由以下四部分組成：

1.  上箱體：包括除塵器蓋、旋轉揭蓋裝置、清潔室換袋入孔、觀察孔，凈化后出氣口。

2.  中箱體：包括花板、濾袋、濾袋框架、過濾室筒體、含塵氣體進氣口入口門。

3.  下箱體：包括定位支撐架、灰斗、卸灰閥、支座。

4.  反吹風清灰機構：包括旋臂噴口、反吹風機、旋轉減速機構。

反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機置于頂蓋，通過中心管與旋臂連接進行閉路反吹。ZC-ll機械回轉反吹扁袋除塵器廣泛用于機械，鑄造、礦山、石子破碎、冶煉、建材、糧食、化工等行業。

工作原理：

   過濾單位：含塵氣體于切向進入過濾室上部空間，大顆粒及凝聚塵粒離心力作用下，沿壁筒旋落灰斗小顆粒彌散于過濾室袋間空隙從而被袋阻留，進化空氣透過袋壁經花板上濾袋導口匯集于清潔室，由通風機吸入而排放于大氣中。
   清灰單元：隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻力逐漸增加，當達到清灰要求時，可根據實際需要設置清灰間隔時間，啟動反吹機構工作。這時足夠量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵，旋臂轉動對濾袋逐個反吹，當濾袋阻力降到下限時，反吹風機構自動停止工作。

   反吹機構：為節約反吹風機的動力，減少反吹清灰，不受使用場合氣源條件的限制，易損件少，維護簡便，運行可靠。克服了壓縮空氣脈沖清灰的弊病，反吹風作用距離大，可采用長濾袋，充分利用空間，占地面積小。

ZC-ll型機械回轉反吹扁袋除塵器六大特點：

  按旋風除塵器蝸殼型進口設計外形，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂?shù)耐庑危芰鶆?、抗爆性能好?/span>

高配置高壓風機反吹清灰，不受使用場合氣源條件的限制。易損件少，維護簡便、運行可靠、克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充分利用空間、占地面積小。

梯型扁袋在圓筒體內布置，結構簡單緊湊，過濾面積指標高。在反吹風作用下，梯形扁袋振幅大，只需一次振擊，即可抖落積塵、有利于提高濾袋壽命。

以除塵器的阻力為信號或采用時間控制器，自動控制回轉反吹清灰，視入口濃度高低自動調整清灰周期。

上蓋分為多快，可隨意打開，換袋、維護便攜。

除嚴寒地區外，本除塵器可室外露天設置，不用建造除塵器間。
